Montaj

• Vana anma çapı, hat çapıyla aynı veya bir küçük anma çapı olmalıdır.
• Vanayı üzerinde gösterilen ok işareti yönünde, yatay olarak monte ediniz.
• Vananın hatta montajında izolasyon vanaları (kelebek veya sürgülü vana v.b),hava tahliye vanası, hızlı basınç tahliye kontrol vanası ve pislik tutucu vanalar kullanılması tavsiye edilir.
• Basınç düşümü esnasında kavitasyon riski vana gövdesi için tehlikelidir. Ayarlamak istediğiniz çıkış basınç değerini kavitasyon çizelgesine bakarak ayarlayınız veya teknik elemanımıza başvurunuz.

Ayarlama:

• Pompayı çalıştırınız veya şebekedeki ana vanayı açarak sisteme suyu veriniz.

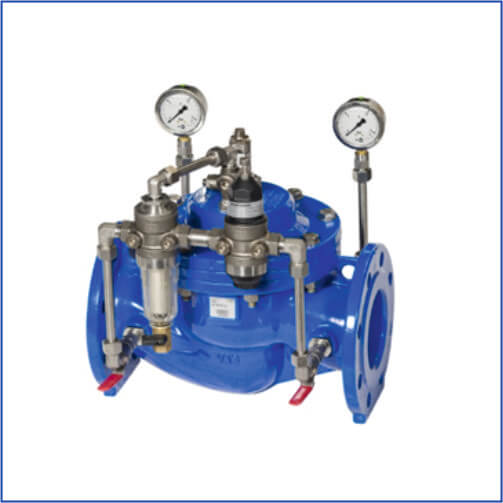

• Vana girişinde bulunan ve “b1” ile gösterilen küresel vanayı açıp, vana çıkışında buluanan ve “b2” ile gösterilen küresel vanayı kapatınız.
• Vananın kontrol haznesine suyun ulaşması için bir süre bekleyiniz. Kontrol haznesine su ulaştığında,manometre ibresi belli bir basınç değeri gösterecektir.
• “a” ile gösterilen pilot vananın üzerindeki “e” ile gösterilen ayarlama vidası ile istenilen çıkış basınç değerini manometreye bakarak ayarlayınız.
• Ayarlama vidasını saat ibresi yönünde çevirdiğinizde çıkış basınç değeri artacak aksi yönde çevirdiğinizde ise çıkış basınç değeri azalacaktır.
• İstenilen çıkış basınç değerini, ayarladıktan sonra, ayarlama vidası altında bulunan kontra somununu sıkınız. “b2” ile gösterilen küresel vanasını açınız ve sisteme suyu veriniz. “b2” vanasını açtıktan sonra manometre sıfır değerini gösterecektir.
• Çıkış basınç değerini sürekli olarak kontrol ediniz. Vana regülasyon işlemini gerçekleştirmediği taktirde firmamıza başvurunuz.
